 Электрические характеристики: - напряжение питания VCC - 3.. .9 В;
- входное напряжение высокого уровня VIN (Н) по входам IN, FV, FC, не менее - 0,7VCC;
- входное напряжение низкого уровня Vm (L) по входам IN, FV, FC, не более - 0,2VCC;
- средний выходной ток для каждого выхода IOUT (av) - 150 мА;
- частота задающего генератора fT, не более - 5 МГц;
- входной ток высокого уровня IIN (Н) по входам IN, FV, FC, не более - 1 мкА;
- входной ток низкого уровня IIN (L) по входам IN, FV, FC, не более - 1 мкА;
- ток потребления при fт = 0, не более - 10 мкА.

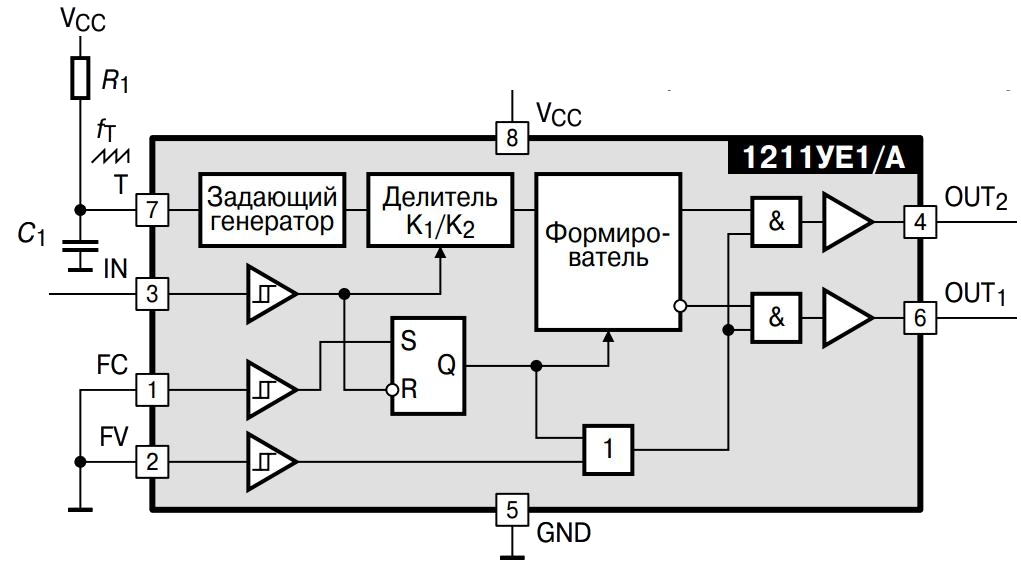

Для устойчивой работы устройства емкость конденсатора С1 должна быть не более 3000 пФ, а сопротивление резистора R2 - не менее 500 Ом. |
